아두이노 LED Matrix Animation

아두이노 LED Matrix 애니메이션 제작

---

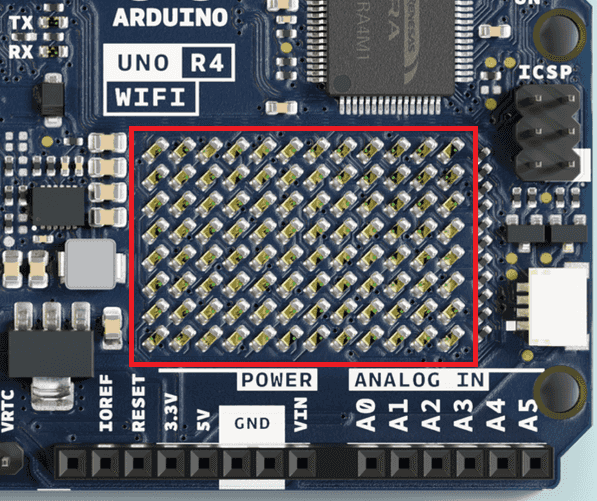

Arduino Uno R4 LED Matrix

아두이노 우노 R4 Wifi 보드에 내장되어 있는 12 X 8 크기의 LED Matrix를 활용하여 애니메이션을 제작할 계획입니다.

---

애니메이션 아이디어로 고전 게임인 테트리스를 떠올려 이를 LED Matrix로 애니메이션을 구현할 것입니다.

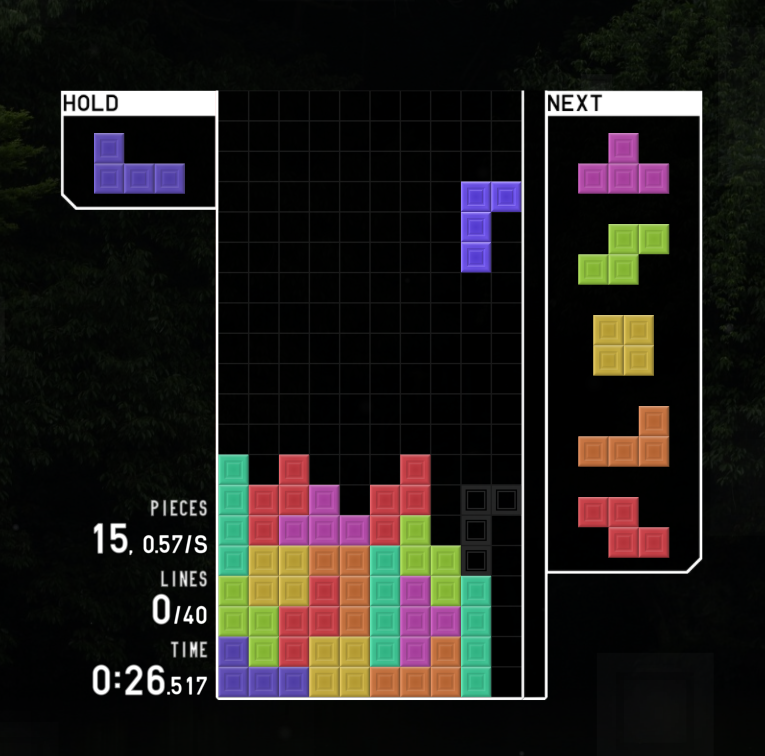

TETRIS

---

https://ledmatrix-editor.arduino.cc/

Led Matrix Editor

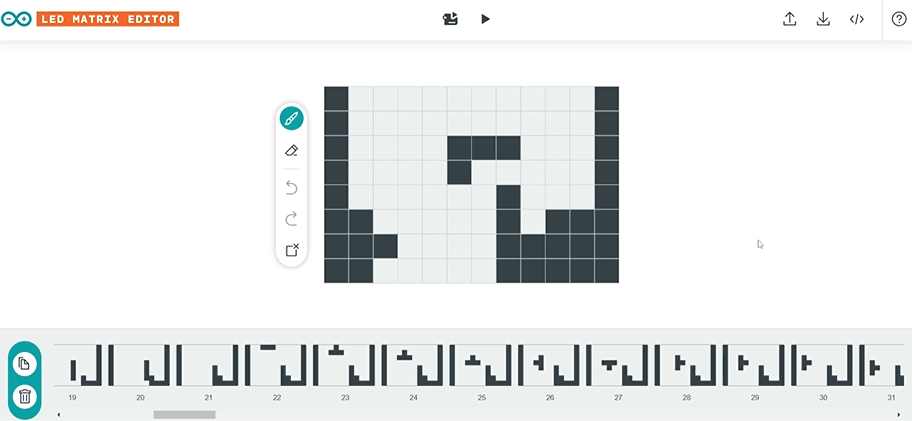

LED MATRIX EDITOR

먼저 LED Matrix 애니메이션을 만들기 위하여 위 Led Matrix Editor 사이트를 이용하여 위와 같이 각 프레임을

제작할 수 있어 이를 통해 12 X 8 도트 애니메이션의 프레임을 제작하였습니다.



테트리스의 칸 수가 10칸이고 LED Matrix가 12 X 8이여서 양쪽 맨 끝을 채워 10칸을 만들어 실제 테트리스와 같은 크기로 만들고 사용되는 블럭의 모양과 순서 방식, 회전 방향 등을 그대로 모방하여 최대한 비슷하게 제작하려고 하였으며

총 166프레임을 만들어 테트리스를 표현했습니다.



원하는대로 모든 프레임을 완성하였다면 사이트 상단에 플레이 버튼을 통하여 아두이노 LED Matrix에서 어떻게 작동할지 미리 확인해볼 수 있으며 오른쪽 상단 <> 버튼을 통해 제작한 프레임들을 헤더파일로 저장할 수 있습니다.

---

아래 코드가 아두이노 실행을 위해 작성한 최종코드입니다.

아두이노 코드 작성

#include "Arduino_LED_Matrix.h"
#include "tetris.h"

ArduinoLEDMatrix matrix;
int n = 0;

void setup() {
  Serial.begin(115200);
  matrix.begin(); // 함수를 통해 LED 매트릭스를 초기화하여 설정
}

void loop() {
  matrix.loadFrame(tetris[n%166]);  // LED 매트릭스에 헤더파일의 애니메이션 프레임을 로드
  n++; // 변수 n의 값을 1씩 증가시키면서 프레임 전환
  delay(100); // 0.1초 딜레이를 통하여 애니메이션의 속도 조절
}





ArduinoLEDMatrix의 matrix를 만들어 이를 헤더파일의 저장된 배열의 인덱스를 n값으로 지정하여

이를 증가시키며 제작한 프레임들을 LED Matrix에 나타내 애니메이션을 표현

총 프레임 수인 166프레임을 나타내기 위해 (n%166)의 방식으로 n을 166으로 나눈 나머지를 썼습니다.





헤더 파일 코드

const uint32_t tetris[][4] = {
	{
		0x100,
		0x0,
		0x0,
		66
	},
	{
		0x300,
		0x10010010,
		0x1000000,
		66
	},
	{
		0x700,
		0x20020020,
		0x2000000,
		66
	},
	{
		0xe00,
		0x40040040,
		0x4000000,
		66
	},

    .
    .
    .

    // 이 방식으로 모든 프레임의 코드가 작성되었으며 아래는 생략

    }



헤더파일 코드로 아까 사이트로 제작한 프레임의 코드입니다.

이 코드가 작성된 헤더 파일을 아두이노 코드에서 불러들여 LED Matrix에 나타냅니다.

---

실제 작동 영상



Arduino LED Matrix Tetris Animation

위 영상이 실제로 작동한 영상으로 이렇게 애니메이션을 완성하였습니다 ~

감사합니다

---
